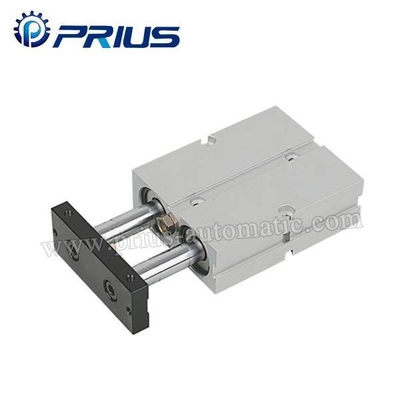

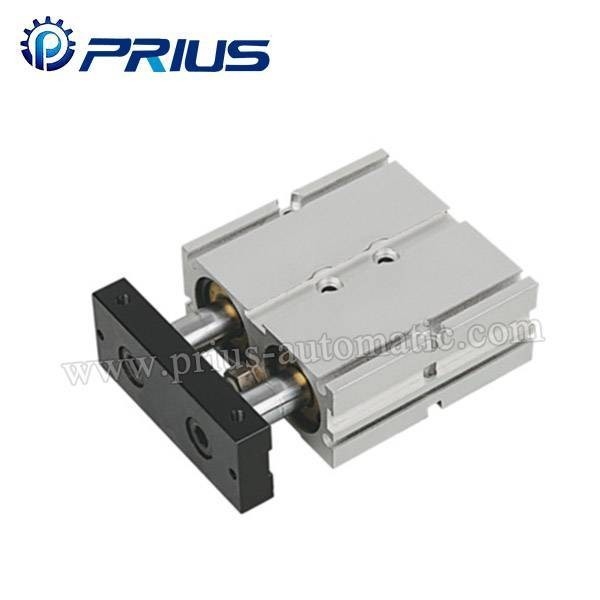

سیلندر دو شاخه TN
|
جزئیات محصول:
|
توضیحات محصول جزئیات
| توضیح کوتاه: | آرایه، عملکرد دوگانه، هوا، 1~9kgf/c㎡،10.5kgf/c㎡،-5~+70℃،100~500mm/s،-10~0mm، بافر قابل تنظیم، آرایه، |
|---|

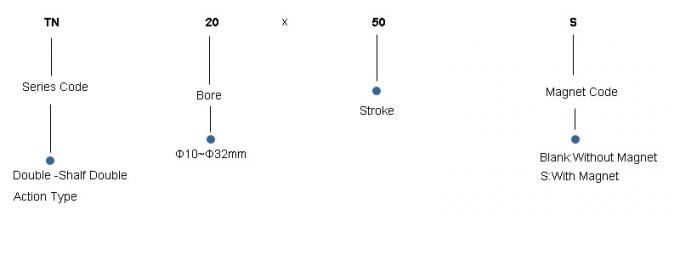

کد سفارش
مشخصات
| سوراخ (ملی متر) | 10 | 16 | 20 | 25 | 32 |
| الگوی حرکت | اقدامات دوگانه | ||||
| روش کار | هوا | ||||
| محدوده فشار عملیاتی | 1~9kgf/cm2 | ||||
| مقاومت در برابر فشار | 10.5kgf/cm2 | ||||
| محدوده دمای عملیاتی | -5~+70°C | ||||
| محدوده سرعت عملیاتی | 100 تا 500 میلی متر در ثانیه | ||||
| ضربه تنظیم شده | -10~0mm | ||||
| نوع بافر | بافر قابل تنظیم | ||||
| دقت غیر چرخش | 0.4° | 0.3° | |||
| اندازه پورت | M5×0.8 | G1/8′′ | |||

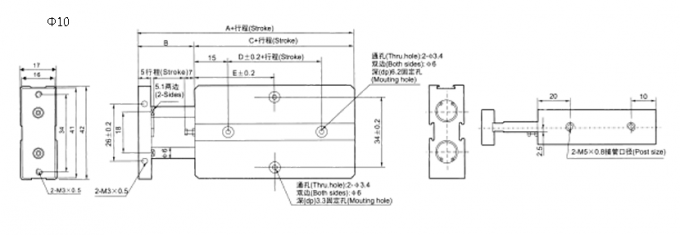

ابعاد کلی
صفحه ابعاد
| خسته کننده | A | ب | C | D | E | ||||||
| ماده | 10 | 20 | 30 | 40 | 50 | 60 | 70 | ||||
| 10 | 63 | 12 | 51 | 10 | 30 | 30 | 35 | 040 | 45 | 50 | 55 |

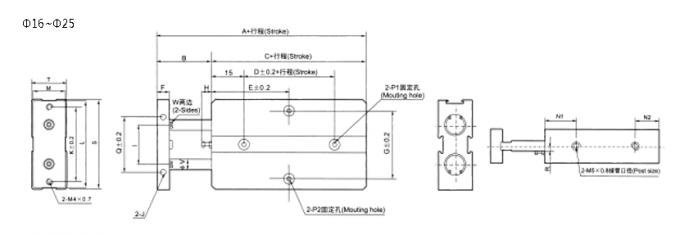

ابعاد کلی
| خسته کننده | A | ب | C | D | E | F | G | H | من | J | |||||||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||||||||
| 16 | 68 | 15 | 53 | 20 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 8 | 47 | 6 | 24 | M4 × 0.7 / عمق5 |
| 20 | 78 | 20 | 58 | 20 | 35 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 87.5 | 100 | 10 | 55 | 9 | 28 | M4 × 0.7 / عمق5 |
| 25 | 81 | 19 | 62 | 30 | 40 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 92.5 | 105 | 10 | 66 | 8 | 34 | M4 × 0.7 / عمق 6 |
| خسته کننده | K | L | م | N1 | N2 | P1 | P2 | ق | R | S | T | V | W |
| 16 | 47 | 53 | 20 | 22 | 11 | هر دو طرف:Φ7.5عمق7.2mm/Through.hole:Φ4.5 | هر دو طرف:Φ8عمق4.4mm/Through.hole:Φ4.5 | 34 | 3 | 54 | 21 | 8 | 6.1 |
| 20 | 55 | 61 | 24 | 25 | 12 | هر دو طرف:Φ7.5عمق7.2mm/Through.hole:Φ4.5 | هر دو طرف:Φ8عمق4.4mm/Through.hole:Φ4.5 | 44 | 3.5 | 62 | 25 | 10 | 8.1 |
| 25 | 66 | 72 | 29 | 27 | 12 | هر دو طرف:Φ7.5عمق7.2mm/Through.hole:Φ4.5 | هر دو طرف:Φ8عمق4.4mm/Through.hole:Φ4.5 | 56 | 7 | 73 | 30 | 12 | 10.2 |

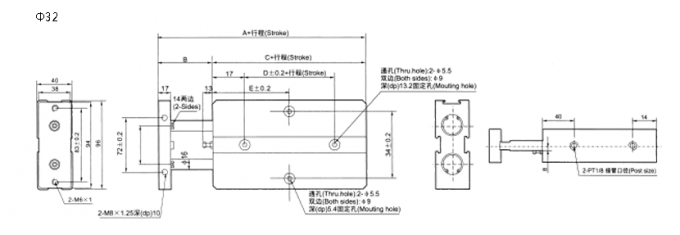

ابعاد کلی
| خسته کننده | A | ب | C | D | E | |||||||||||
| ماده | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | ||||
| 10 | 108 | 30 | 78 | 35 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 102.5 | 115 |
