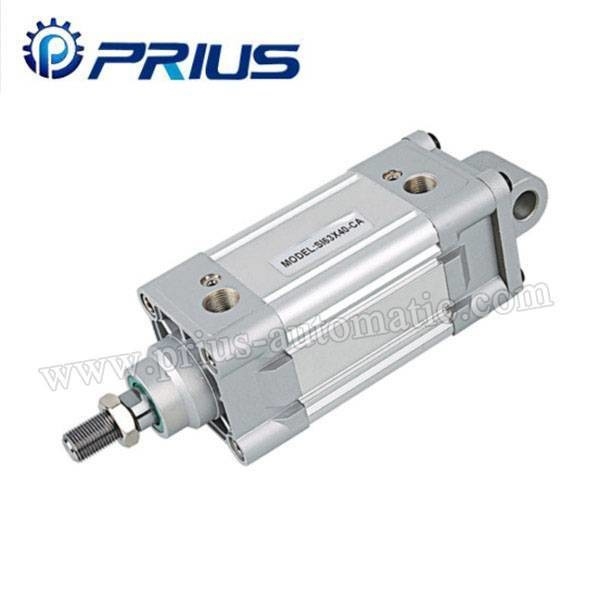

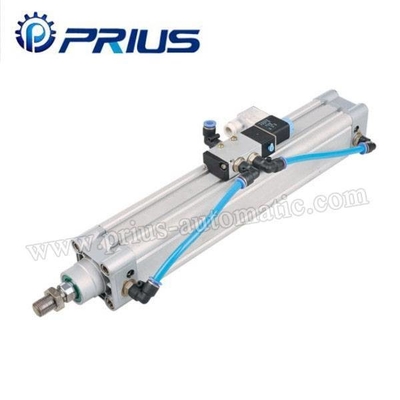

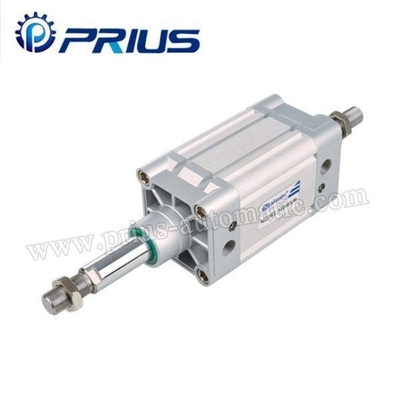

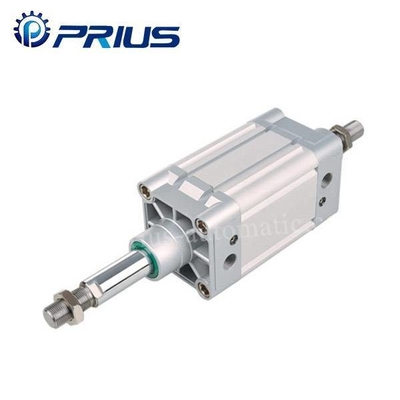

سيليندر استاندارد Dnc
|
توضیحات محصول جزئیات
| توضیح کوتاه: | سیلندر استاندارد ISO15552 سری DNC | مشخصات: | آرایه، آرایه، عملکرد دوگانه، هوای ثابت، آرایه، آرایه، آرایه، بافر هوا (استاندارد)، -5~70℃،50~800mm/s |
|---|---|---|---|
| قیمت فوب: | مذاکره | حداقل تعداد سفارش: | 10PCS |
| بندر: | نینگبو یا شانگهای |
سیریز DNC ISO15552 سیلندر استاندارد
| مشخصات | سکته مغزی | |||||||||||
| سوراخ (ملی متر) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | خسته کننده | ضربه ی استاندارد | ضربه ی بافر | محدوده ضربه | |
| الگوی حرکت | اقدامات دوگانه | 32 | 25 50 80 100 125 160 200 250 320 400 500 | 20 | ۱۰ تا ۲۰۰۰ | |||||||
| روش کار | هواي فيتري شده | 40 | ||||||||||
| فشار فشرده سازی | 1.5MPa | 50 | 22 | |||||||||
| حداکثر فشار عملیاتی | 1.0MPa | 63 | ||||||||||
| حداقل فشار عملیاتی | 0.1MPa | 80 | 32 | |||||||||
| بافر | بافر هوا ((استانداردی) | 100 | ||||||||||
| دمای حالت | -5 تا 70 درجه سانتیگراد | 125 | 35 | |||||||||
| سرعت عملیاتی | 50~800mm/s | |||||||||||
| اندازه پورت | G1/8′′ | G1/4′′ | G3/8′′ | G1/2′′ | ||||||||

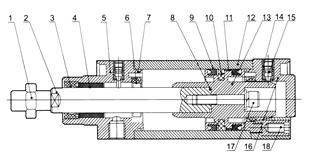

بخش های ساختار داخلی
 | نه | نامگذاری | نه | نامگذاری |
| 1 | آجیل میله پیستون | 10 | مغناطیس (اختیاری) | |
| 2 | میله پیستون | 11 | حلقه ی پوشیدن | |
| 3 | حلقه مهر و موم پوشش جلویی | 12 | بشکه | |
| 4 | قرار دادن | 13 | پیستون | |
| 5 | جلد اول | 14 | مهر و موم خنک کننده | |
| 6 | حلقه ی O بافری | 15 | سوزن بافری | |
| 7 | حلقه O | 16 | برگرد | |
| 8 | حلقۀ O-پستشن | 17 | پیچ سوکت هکس | |
| 9 | حلقه O پیستون | 18 |

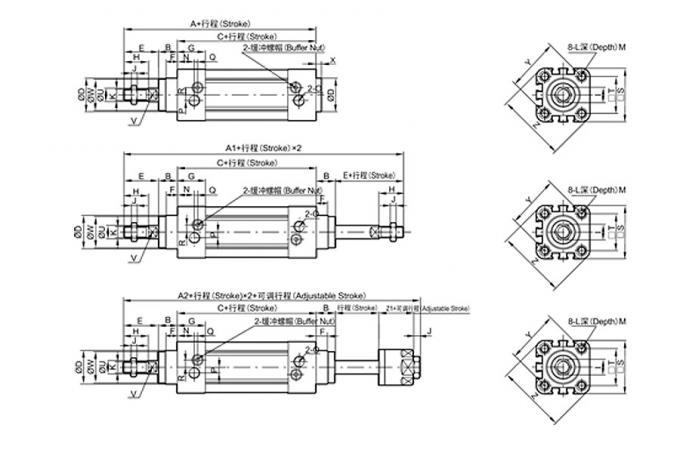

| سوراخ / نماد | A | A1 | A2 | ب | C | D | E | F | G | H | من | J | K | L |
| 32 | 142 | 190 | 185 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1.25 | M6 |
| 40 | 159 | 213 | 207 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | M12x1.25 | M6 |
| 50 | 175 | 244 | 233 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | M16x1.5 | M8 |
| 63 | 190 | 258 | 247 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | M16x1.5 | M8 |
| 80 | 214 | 301 | 288 | 35 | 127 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | M20x1.5 | M10 |
| 100 | 229 | 321 | 308 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | M20x1.5 | M10 |
| 125 | 277 | 394 | 378 | 46 | 160 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | M12 |
| سوراخ/نماد | م | N | اوه | P | ق | R | S | T | U | V | W | X | Y | Z | Z1 |
| 32 | 12 | 15 | G1/8 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 | 21 |
| 40 | 12 | 17.5 | G1/4 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 | 21 |
| 50 | 12 | 20 | G1/4 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 | 23 |
| 63 | 12 | 22 | G3/8 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 | 23 |
| 80 | 15 | 23 | G3/8 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 5 | 101.8 | 123.8 | 29 |
| 100 | 15 | 26 | G1/2 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 6 | 125.9 | 148.9 | 29 |
| 125 | 20 | 29 | G1/2 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 7 | 156.9 | 179.6 | 40.5 |
