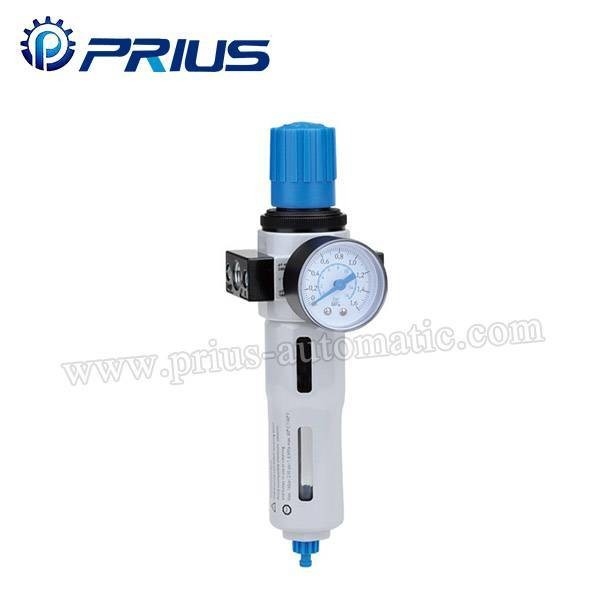

فیلتر و تنظیم کننده XOFR

کد سفارش

مشخصات

اندازه		مینی			MIDI			مکس
تخلیه دستی	فشار کار: 12 بار، 40μm	XOFR-1/8-MINI	XOFR-1/4-MINI	XOFR-3/8-MINI	XOFR-3/8-MIDI	XOFR-1/2-MIDI	XOFR-3/4-MIDI	XOFR-3/4-MAXI	XOFR-1-MAXI
	فشار کار: 7 بار، 40μm	XOFR-1/8-7-MINI	XOFR-D-1/8-7-MINI	XOFR-3/8-7-MINI	XOFR-3/8-7-MIDI	XOFR-1/2-7-MIDI	XOFR-3/4-7-MIDI	XOFR-3/4-7-MAXI	XOFR-1-7-MAXI
	فشار کار: 12 بار,5μm	XOFR-1/8-5M-MINI	XOFR-1/4-5M-MINI	XOFR-3/8-5M-MINI	XOFR-3/8-5M-MIDI	XOFR-1/2-5M-MINI	XOFR-3/4-5M-MINI	XOFR-3/4-5M-MAXI	XOFR-1-5M-MAXI
مانومتر	0 تا 12 بار	OMA-40-16-1/8			OMA-50-16-1/4
	0 ~ 7bar	OMA-40-10-1/8			OMA-50-10-1/4
متوسط		هوا فشرده
ویژگی های ساختار		فیلتر سینتر شده با جدا کننده آب؛MINI/MIDI/MAXI: تنظیم کننده پیستون، تنظیم کننده نوع دیافراگم؛ روغن کننده ثابت تراکم مستقیم
نوع نصب		نصب لوله یا پا
موقعیت مونتاژ		عمودی ±5o
ارتباط		G1/8′′	G1/4′′	G3/8′′	G3/8′′	G1/2′′	G3/4′′	G3/4′′	G1′′
نرخ جریان اسمی استاندارد	...خيلي خب	750	1400	1600	3100	3400	3400	9000	10000
	XOU-7	900	1500	1700	3400	3900	3900	9500	16000
	XOU-5M	650	1200	1350	2400	2500	2500	7300	7600
فشار اولیه	تخلیه دستی	۱ تا ۱۶ بار
فشار کاری		0.5~12بار/0.5~7bar
درجه تصفیه		40 μm/5 μm
ظرفیت مایع تهویه		۲۲ میلی لیتر
محدوده دما		0 تا 60 درجه سانتیگراد
اطلاعات مواد		محفظه:زینک ریخته گری; کاسه فیلترC؛ محافظ کاسه فلزی:آلیاژ آلومینیوم؛ مهر و موم:NBR؛دست تنظیم:POM

توضیحات محصول
فیلتر و تنظیم کننده فشار یک واحد واحد را ترکیب می کنند و هوای فشرده را از روغن مایع، گمرکی و ذرات کثیف پاک می کنند.عنصر فیلتر استاندارد 40μm به راحتی می تواند با یک عنصر فیلتر 5μm جایگزین شود.

LR با توجه به نوسانات فشار خط و مقدار هوا مصرف شده، فشار عملیاتی ثابت را حفظ می کند.

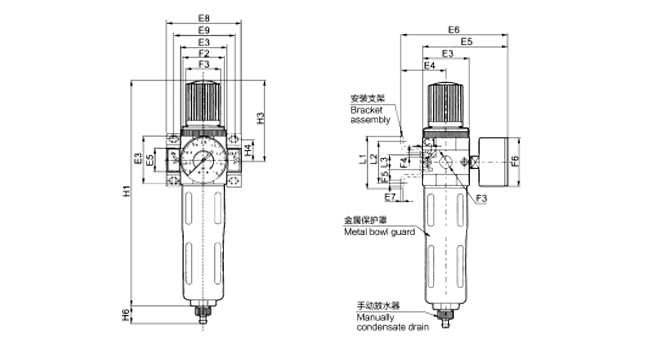

ابعاد کلی

صفحه ابعاد
